| Tempat asal: | Cina |
| Nama merek: | OEM |
| Sertifikasi: | CE , ISO |
| Kuantitas min Order: | 1 unit |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Packing standar ekspor |
| Waktu pengiriman: | 15-20 hari |
| Syarat-syarat pembayaran: | L / C, T / T, Western Union, Paypal |
| Menyediakan kemampuan: | 100 pcs per bulan |
| Pengumpan: | letf: 29pcs; letf: 29pcs; right:29pcs kanan: 29pcs | Kepala penempatan: | 2 lembar |
|---|---|---|---|
| Nozel: | 4 jenis nosel (Juki) | Kecepatan: | 3000cph with vision; 3000cph dengan visi; without vision 5000cph tanpa visi |
| Ketepatan: | 0,025mm | Ukuran PCB: | 10 * 10mm - 345 * 355mm |
| Mounting Precision: | ± 0,025mm | Tegangan: | 220V (110V), 50Hz |
| Berat bersih: | 75kg | Dimensi mesin: | L 960mm * W 705mm * H 335mm |
| Menyoroti: | 345 * 355mm Mesin Pilih Dan Tempat PCB,Mesin Pilih Dan Tempat PCB 10 * 10mm,Peralatan Perakitan LED 345 * 355mm |
||

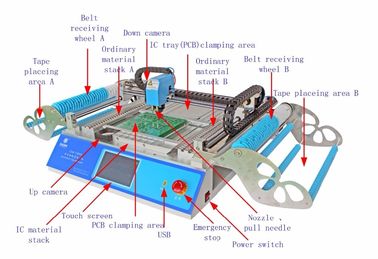

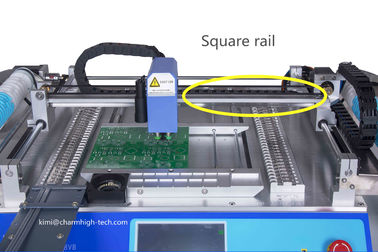

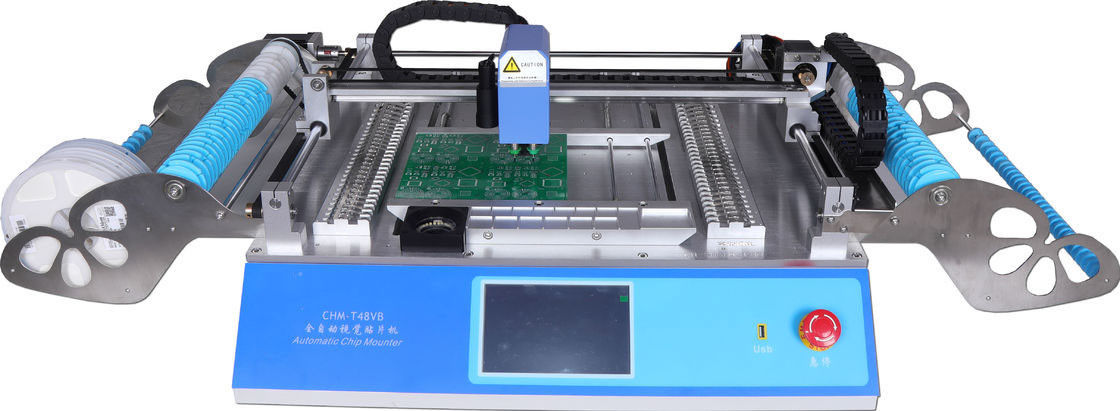

4 Nozel Dual Cameras Table Top PCB Pick And Place Machine
Deskripsi:
| Area PCB | 10mm * 10mm - 355mm * 355mm |
| Perjalanan sumbu XY | 420 * 460mm |
| Rentang bergerak sumbu Z. | 15 mm |
| Kepala penempatan | 2 lembar |
| Pengumpan |
Kiri 29 buah + kanan 29 buah 8mm = 44 pcs, 12mm = 8 pcs, 16mm = 4 pcs, 24mm = 2 pcs, Tumpukan IC depan = 14 buah, baki IC yang ditentukan pengguna |
| Sistem visi | Kamera ganda (kamera atas & bawah) |
| Mendorong | Sistem penggerak servo stepper kontrol loop tertutup, pastikan tidak pernah kehilangan langkah |
| Deteksi pengembalian diri sumbu Z. | Ya, cegah nozel pecah |
| Tarik pin kembali sendiri | Iya |
| Kebocoran metode deteksi material | Deteksi vakum, deteksi penglihatan |
| Layar sentuh | Layar sentuh industri 7 ” |
| Papan utama | Papan utama industri penelitian independen |
| Sistem | Sistem Linux tertanam |
| Kecepatan pemasangan | 5000cph (penglihatan mati);3000cph (penglihatan aktif) |
| Pemasangan presisi | ± 0,025mm |
| Komponen | 0402-5050, SOP, QFN (lebar tape: 8MM, 12MM, 16MM, 24MM) |
| Dimensi mesin | L 960mm * L 705mm * T 335mm |
| Pompa vakum | -92KPA (2 lembar, built-in, tipe bisu) |
| Sumber udara luar | Tidak perlu (mesin built-in pompa vakum bisu 2 pcs) |
| PC Eksternal | Tidak dibutuhkan |
| Tegangan | 220V (110V), 50Hz |
| Berat bersih | 75kg |
| Berat kotor | 86kg / 116 * 81 * 52cm ---- kemasan kayu |
Keunggulan kompetitif:
1. Perangkat lunak yang nyaman, Sistem Linux Tertanam dari mesin, papan utama industri yang sangat stabil, operasi independen, tidak perlu komputer eksternal, operasi lebih mudah dan nyaman.
2. Sistem CCD atas dan bawah dua kamera mengoreksi posisi masing-masing komponen dengan sangat akurat, terutama untuk IC (maks 22 * 22mm).
3. Mesin mendukung semua jenis komponen, dari 0402, 0603- QFN, serta pita potong, IC tabung, atau IC massal.Mesin dapat menempatkan berbagai macam PCB.
4. Ini memiliki perlengkapan penjepit PCB fleksibel, dan memiliki baki IC khusus, pengumpan IC massal depan, sangat nyaman.
5. Visi juga dapat titik asal mesin koreksi kedua, pastikan titik asal benar.
6. 2 kepala / 4 kepala dengan nozel Juki presisi tinggi dengan magnet, tidak perlu dibongkar dengan kunci pas, nozel dapat memutar sudut -180 derajat ~ +180 derajat.Ketinggian penempatan dapat disesuaikan.4 mesin seri max tinggi komponen adalah 5mm dan tinggi mesin 5 serails max adalah 10mm.
7. Pin tarik mesin 4 serails secara otomatis kembali untuk menghindari nozel rusak, pin tarik tidak macet.Mesin 5 seri menggunakan pengumpan otomatis pengumpan pneumatik Yamaha, kecepatan lebih cepat.
8. Deteksi sumbu Z, penempatan kepala dapat secara otomatis mendeteksi ketinggian dan sudut, otomatis kembali ke asal untuk mencegah kerusakan.
9. Kontrol loop tertutup, X, Y Axis dengan encoder, motor tidak pernah kehilangan langkah.
10. Kalibrasi PCB dengan dua kamera penglihatan (mesin akan menemukan 2 titik secara otomatis), ubah offset PCB.Hanya calirbate 2 poin, komponen istirahat akan otomatis koreksi, kalibrasi dapat dengan cepat dan akurat untuk PCB, tidak perlu peduli offset, tidak perlu menghitung input.
11. Dilengkapi dengan deteksi vakum, jika salah satu komponen menyedot bengkok, maka secara otomatis akan membuangnya ke zona umpan, lalu pilih yang baru untuk dipasang lagi.
12. Dilengkapi dengan deteksi penglihatan, kamera akan secara otomatis mengoreksi sudut komponen dan menempatkannya ke papan PCB di tempat yang tepat.Jika kepala tidak mengambil komponen, kamera akan mendeteksinya dan kembali untuk mengambil lagi, 3 kali tidak mengambil, mesin akan alarm dan berhenti.
13. Jika kekurangan bahan itu akan deteksi otomatis, kemudian alarm;setelah memasok bahan, kemudian lanjutkan bekerja, tidak perlu memulai kembali.
14. Mendukung sejumlah batch PCB.
15. Jika tidak ada file PCB, atau tidak menggunakan perangkat lunak untuk memuat file kerja, Anda dapat membuat file baru untuk program.
16. Dilengkapi dengan alat konversi (versi PC), edit file kerja di komputer dan muat file kerja ke mesin dengan port USB, cepat dan nyaman.
17. Mendukung satu langkah.
