| Tempat asal: | Cina |
| Nama merek: | OEM |
| Sertifikasi: | CE , ISO |
| Kuantitas min Order: | 1 unit |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Packing standar ekspor |
| Waktu pengiriman: | 15-20 hari |
| Syarat-syarat pembayaran: | L / C, T / T, Western Union, Paypal |
| Menyediakan kemampuan: | 100 pcs per bulan |
| Kecepatan chip maks: | 12000 Pcs / jam | Udara terkompresi: | 0,5-0,6MPa |
|---|---|---|---|
| Akurasi posisi: | 0.01mm | Pengumpan: | 60 (sebelum 24 setelah 36) |
| Bobot: | 450 kg | Warna: | putih |
| Ukuran: | 1395 * 1180 * 1376mm | Buka penutup alarm: | Perlahan atau lambat |
| Mode penyesuaian rel: | Manual + otomatis | MAX Area PCB: | 600 * 430mm |
| Kisaran penyangga nozzle: | 5mm | Baki: | Dukung 12 kelompok |
| Menyoroti: | 1395 * 1180 * 1376mm Mesin Perakitan PCB,Mesin Perakitan PCB 5mm,Mesin Pemasangan Komponen PCB 5mm |
||

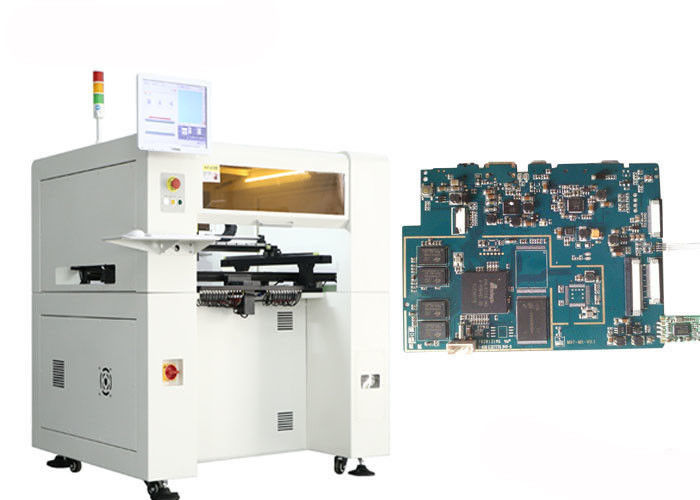

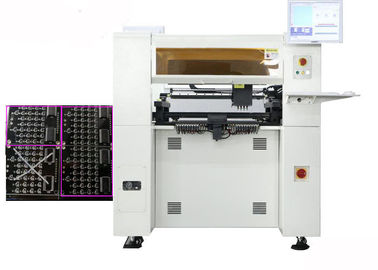

1395 * 1180 * 1376mm Servo Motor 60 Pengumpan Mesin Perakitan PCB
Spesifikasi:
|
Pengumpan |
60 (sebelum 24 setelah 36) |
Nampan |
Dukung 12 kelompok |
||
|
Kepala penempatan |
6 (tanpa mengganti nosel) |
Kekuatan rata rata |
600W |
||
|
Akurasi posisi |
0,01 mm |
Rentang penyangga nosel |
5 mm |
||
|
Kekuasaan |
220V, 50Hz |
Udara terkompresi |
0,5-0,6Mpa |
||
|
Mengendarai motor |
Motor servo matsushita |
Area PCB maks |
600 * 430mm |
||
|
Rentang gerakan XY Max |
700 * 619mm |
||||
|
Rentang gerakan Z Axis |
20mm |
||||
|
Pengumpan Sabuk |
8,12,16,24 32mm Feida, shock Feida XY Transmisi: Sekrup bola presisi tinggi TBI yang diimpor + panduan linier tugas berat TBI yang diimpor. |
||||
|
Kecepatan chip maks |
12000 Pcs / jam |
||||
|
Masuk ke papan |
Tiga tahap ke papan dari kiri ke kanan koneksi otomatis (ke papan untuk menjadi papan, papan tunggu papan) pemosisian transfer PCB otomatis |
||||
|
Rel XYZ Drive |
Panduan linier berat presisi tinggi TBI |
||||
|
Sistem penggerak gerak |
Penggerak DSP berkecepatan tinggi dari Panasonic |
||||
|
Sumber vakum nozzle |
Generator vakum berkecepatan tinggi dengan pemutus vakum |
||||
|
Sistem operasi |
Berdasarkan sistem operasi Windows, perusahaan teknologi Kay Yang secara mandiri mengembangkan sistem operasi mesin penempatan otomatis. |
||||
|
Sudut komponen |
0-360 ° Sudut apa pun, rotasi sinkron dalam gerakan |
||||
|
Mode Operasi X / Y |
Akselerasi kurva cerdas dan hubungan linier perlambatan |
||||
|
Masuk ke papan |
Koneksi otomatis satu tahap dari kiri ke kanan, pemosisian transfer PCB otomatis. |
||||
|
Tampilan visual |
2 Rasio tampilan kontrol industri resolusi 4: 3 1024x760 |
||||
|
Pemrograman |
Pemrograman peer-to-peer, pemrograman visual, impor koordinat file PCB |
||||
|
Identifikasi jumlah kamera |
sebuah kamera pengenal Mark, enam kamera pengenal kecepatan tinggi simultan, sebuah kamera pengenal presisi tinggi 5 juta piksel. |
||||
|
Mode penyesuaian rel |
Manual + otomatis |
||||
|
Buka alarm penutup |
Perlambat atau pelan |
||||
|
Pengoptimalan penempatan |
program secara otomatis mengoptimalkan penempatan selesai untuk melanjutkan produksi tanpa menunggu reset. |
||||
|
Mode pemasangan |
Manual semi otomatis sepenuhnya otomatis |
||||
|
Jendela operasi |
Tampilan ganda sebelum dan sesudah pengoperasian desain yang lebih ramah pengguna. |
||||
|
Koneksi otomatis |
Secara otomatis terhubung ke peralatan sinyal pita depan dan belakang. |
||||
|
Tombol pintasan |
Operasi otomatis reset offline untuk menghapus alarm. |
||||
|
Rentang Pemasangan yang Berlaku |
Cocok untuk 0402, 0603, 0805, 1206, manik lampu LED, dioda, triode, SOT, QFP, BGA dengan jarak pin lebih besar dari 0,3mm dalam kisaran 45 * 45mm. |
||||
|
Bobot |
450Kg |
Ukuran |
1395 * 1180 * 1376mm |
||
Fitur:
Peralatan presisi tinggi, mesin dilengkapi dengan delapan kamera, Mark, kamera presisi tinggi, enam kamera pengenalan kecepatan tinggi dapat secara efektif memasang 0402-5050 RCA, dua transistor, SOP, chip QFP-256, BGA dan ukuran lain 45mm * Pengenalan ukuran 45mm komponen dalam penempatan.
Drive XY menggunakan sekrup bola gerinda presisi tinggi yang diimpor + panduan linier berat yang diimpor, pemosisian cepat, kebisingan rendah, presisi tinggi.
Stabilitas, menggunakan motor servo dan penggerak Jepang Matsushita, panduan linier presisi TBI, generator vakum Jepang, nosel presisi tinggi JUKI, sistem makan otomatis terintegrasi komputer industri PC konfigurasi tinggi, secara efektif melindungi operasi stabilitas jangka panjang mesin.
Transmisi tiga tahap dari koneksi otomatis kiri ke kanan (bagian pertama bertanggung jawab untuk menunggu papan, bagian kedua bertanggung jawab untuk ditempelkan ke papan. Keluar dari mesin ke dalam reflow) secara efektif menghemat waktu papan lewat, efisiensi yang lebih tinggi .
