| Tempat asal: | Cina |
| Nama merek: | OEM |
| Sertifikasi: | CE , ISO |
| Kuantitas min Order: | 1 unit |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Packing standar ekspor |
| Waktu pengiriman: | 15-20 hari |
| Syarat-syarat pembayaran: | L / C, T / T, Western Union, Paypal |
| Menyediakan kemampuan: | 100 pcs per bulan |
| Pengumpan: | 29pcs feeders(8mm 22; 12mm 4; 16mm 2; 24mm 1) ; Pengumpan 29pcs (8mm 22; 12mm 4; 16mm 2; 2 | Kepala: | 2 kepala (dengan nozzle juki 4pcs) |
|---|---|---|---|
| Kecepatan: | 6000cph | Area penjepit PCB: | 10 * 10mm ~ 380 * 415mm |
| Komponen pendukung: | LED, 0402-5050, SOP, QFN dll. | Mendukung file kerja: | File CSV |
| Cara penentuan posisi: | Penentuan posisi laser / posisi nozzle | Berat bersih: | 65Kg |
| Z Sumbu rentang bergerak: | 15mm | Perjalanan XY Axis: | 420 * 460mm |
| Menyoroti: | Mesin Perakitan PCB 6000cph,Mesin Pengambil dan Tempat PCB 6000cph,Mesin Pengambil dan Tempat PCB 65kg |
||

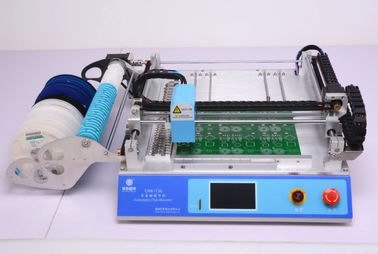

2 Kepala 29 Pengumpan Desktop Pilih PCB Dan Tempatkan Mesin
Deskripsi:
Mesin Pick And Place PCB adalah mesin pick and place otomatis desktop baisic, yang dikembangkan khusus untuk laboratorium riset dan perusahaan manufaktur kecil menengah, namun juga cocok untuk penghobi yang serius.Mesin pilih dan tempat otomatis ini cocok untuk produksi batch kecil, penelitian dan pengembangan laboratorium, uji coba sampel produk, pemrosesan SMT LED, dan proses serupa lainnya.
Spesifikasi:
| Area PCB | 10mm * 10mm - 380mm * 415mm |
| Perjalanan XY Axis | 420 * 460mm |
| Rentang bergerak Z Axis | 15 mm |
| Kuantitas nosel | 2 BUAH |
| Fedders | 37 Pengumpan (8 MM = 22 pengumpan, 12 MM = 4 pengumpan, 16 MM = 2 pengumpan, 24 MM = 1 pengumpan, baki IC mangsa = 8 pengumpan) |
| Kecepatan | 6000cph (7200cph tertinggi) |
| Presisi | ± 0,025mm |
| Ukuran | 0402-5050, SOP, QFN (lebar: 8MM, 12MM, 16MM) |
| Dimensi | L 960mm * L 705mm * T 335mm |
| pompa udara vakum | -92KPA (built-in) jenis pompa bisu, tidak perlu pompa udara eksternal |
| Mendukung file kerja | File CSV |
| tegangan | 220V atau (110V), 50 / 60Hz |
| Kekuasaan | 200W |
| Berat bersih | 65kg |
| volume | 0.41m³ |
Keuntungan:
1) Penentu posisi laser, mudah untuk pemrograman online.
2) Pengujian vakum sendiri, jika salah satu komponen menyedot bengkok, akan dibuang ke area deposit, lalu pilih kembali dan tempatkan lagi ..
3) Dual pick and place design head membantu meningkatkan output, 2 pcs nozel juki, berubah dengan cepat dan mudah.
4) Pompa tipe bisu built-in ganda (hemat biaya dan ruangan, tidak perlu menyiapkan pompa tambahan)
5) Kartu SD 8G standar, penyimpanan massal file kerja CSV

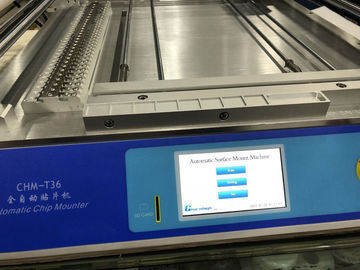

6) Input / output antarmuka layar sentuh penuh, pengoperasian mudah
7) Pengumpan Otomatis Terintegrasi, Roda Spul Nilon Otomatis
8) mendukung satu langkah, pengoperasian yang mudah.
10) Dapat memasang paket 0402.0603.0805 ... 5050 SO-8 ... SO-16, SOT-23, SOT-89, TO-252.
11) Tidak ada sistem penglihatan, model 28 dan 36 adalah pemosisian laser.CHMT48V dengan visi.
12) Sistem operasi perangkat lunak built-in, mendukung pemrograman Online: dapat dengan mudah pemrograman online jika Anda tidak memiliki diagram Sirkuit PCB, dengan bantuan dari laser positioner.Tidak perlu terhubung ke komputer terpisah.
13) Pemrograman yang mudah, hanya membutuhkan waktu 5 menit: gunakan alat Protel untuk mengekstrak file koordinat sirkuit PCB, dan gunakan alat transformasi format yang kami sediakan untuk Anda ubah format file, lalu salin ke kartu SD, masukkan ke mesin, lalu Anda dapat menggunakan file tersebut secara langsung.
14) Standarisasi pengemasan memastikan pengangkutan yang aman.
15) Kecil dan ringan: pemasangan sederhana, transportasi yang nyaman.
16) Daya kerja maks tidak lebih dari 200w, daya siaga di bawah 80w.
Industri aplikasi:
Industri peralatan rumah tangga, industri elektronik otomotif, industri tenaga listrik, industri LED, keamanan, industri instrumen dan meter, industri komunikasi, industri kontrol cerdas, industri Internet of Things (IOT) dan industri militer, dll.
Aksesoris Standar untuk CHMT36:

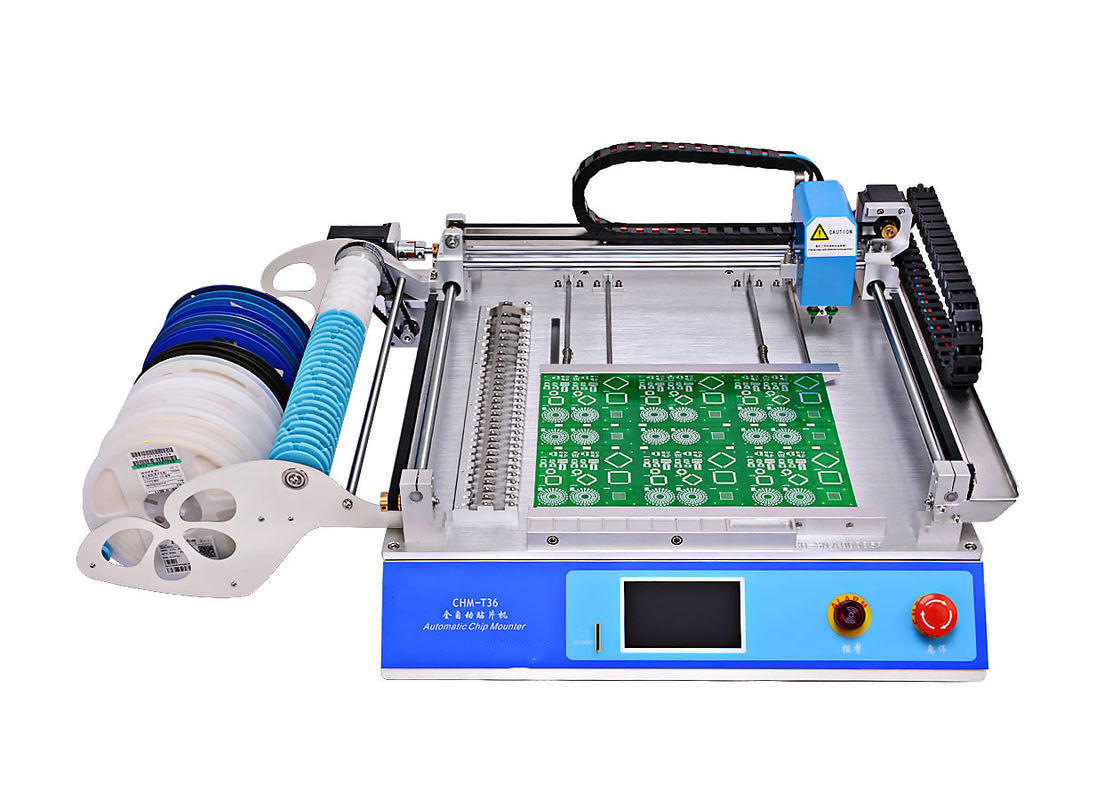

1) Mesin Pilih dan Tempatkan SMT Desktop CHMT36 * 1
2) Juki Nozzle * 4 (503, 504, 505, 506).
3) Kartu SD * 1
4) Pembaca Kartu SD * 1
5) Tarik pin: 2
6) Coil untuk pin tarik: 1
7) Kunci Hex: 6
8) Penjepit: 1
9) Kuas: 1
10) Panduan pengguna bahasa Inggris: 1
DETAIL GAMBAR:
