| Tempat asal: | Cina |
| Nama merek: | OEM |
| Sertifikasi: | CE , ISO |
| Kuantitas min Order: | 1 unit |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Packing standar ekspor |
| Waktu pengiriman: | 15-20 hari |
| Syarat-syarat pembayaran: | L / C, T / T, Western Union, Paypal |
| Menyediakan kemampuan: | 100 pcs per bulan |
| Nilai daya:: | 4.5KW | Area maks solder: | 960mm * 300MM |
|---|---|---|---|
| Pilihan pengiriman: | Transmisi bersih transmission transmisi berantai | Zona suhu: | 5 |
| Kecepatan conveyer belt: | 0-1600mm / mnt | Mode kontrol suhu: | Kontrol loop tertutup PID |
| Dimensi Keseluruhan: | 1450 × 630 × 470mm | WAKTU Memanaskan: | Sekitar 15 menit |
| Kuantitas zona pendinginan: | 1 | Kuantitas zona pemanasan: | atas3 / bawah2 |
| Menyoroti: | Oven Aliran Ulang SMT 4.5kw,Oven Aliran Ulang SMT 960mm,Mesin Solder Reflow 4.5kw |
||
Oven Reflow SMT Pemanasan Inframerah Otomatis
Parameter teknik
|
Kuantitas zona pemanasan |
upper3 / down2 |
|
Panjang zona pemanasan |
960mm |
|
Jenis pemanas |
sirocco tingkat cerdas dan pemanasan inframerah cepat |
|
Kuantitas zona pendinginan |
1 |
|
Lebar maksimum papan PCB |
300 MM |
|
Arah pengoperasian |
kiri kanan |
|
Pilihan pengiriman |
Transmisi bersih + transmisi rantai |
|
Kecepatan ban berjalan |
0-1600mm / mnt |
|
Catu daya |
Tiga fase 5 baris 380V 50 / 60Hz |
|
Kekuatan puncak |
4.5KW |
|
Waktu pemanasan |
Sekitar 15 menit |
|
Rentang kendali suhu |
Suhu kamar ~ 300 |
|
Mode kontrol suhu |
Kontrol loop tertutup PID |
|
Akurasi kontrol suhu |
± 3 |
|
Penyimpangan distribusi suhu PCB |
± 2 |
|
Dimensi keseluruhan |
1450 × 630 × 470 |
Fitur:
1. Mesin ini menggunakan teknologi inframerah untuk memperkuat sistem pemanas udara panas, dilengkapi dengan desain khusus stabilitas kecepatan angin roda angin, keseragaman suhu untuk sebagian besar sumber cahaya LED baru, komponen BGA pengelasan tidak terputus;
2. Mesin ini dilengkapi dengan crawler, sistem pemanas lima zona, tidak bergantung pada setiap zona suhu menggunakan sirkulasi paksa, kontrol PID independen, pemanasan independen atas dan bawah, suhu ruang tungku akurat, seragam, kapasitas panas besar, pemanasan cepat dari suhu kamar ke suhu operasi kurang dari atau sama dengan 20 menit;
3. pemanasan kurva cerdas, pemilihan kurva kapasitas besar, dengan delapan kurva teknologi dapat memenuhi persyaratan dari semua jenis proses pengelasan;
4. teknologi kontrol yang dapat diprogram, kurva fungsi memori preset, menurut kurva preset Anda mengotomatiskan seluruh proses pengelasan;
5. diukur menggunakan termokopel suhu, dan menambahkan sirkuit kompensasi, pengukuran suhu lebih akurat, sehingga kurva lebih sempurna;
6. Teknologi kontrol suhu cerdas PID, memungkinkan kontrol suhu yang lebih akurat, tidak ada output kontak relai solid state impor arus tinggi yang dapat secara efektif menghindari pemanasan cepat atau tidak terputus.pemanasan yang disebabkan oleh chip atau papan sirkuit rusak, seluruh proses pengelasan lebih ilmiah dan aman;
7. Sistem penggerak motor inverter impor, kontrol kecepatan loop tertutup PID, dengan peredam turbin impor 1: 150, kelancaran operasi, rentang kecepatan yang dapat disesuaikan 0-1500mm / menit;
8. Menggunakan struktur roda independen dan tingkat perawatan, kata B sabuk jala stainless steel khusus, pengoperasian mulus tahan lama yang tahan lama, kecepatan presisi hingga plus atau minus 10mm / menit;
9. zona pendingin terpisah, untuk memastikan bahwa suhu rendah dari PCB ketika papan diperlukan;
10. Antarmuka manusia-mesin yang ramah, LCD sempurna tanpa PC yang terhubung dengan seluruh proses pemanasan dalam sekejap;
11. penampilan ketabahan, ukuran kompak, dari awal sampai akhir mewujudkan berbasis teknologi.Modus penempatan tipe mesa, sehingga Anda memiliki lebih banyak ruang;instruksi sederhana, jadi Anda akan lihat.
Komponen utama:
1 x Mesin Oven Aliran Ulang
1 x Kabel
1 x Panduan Pengguna
catatan:
1. Mesin harus diarde.
2. Orang yang bertanggung jawab atas operasi tersebut.
3. Rantai penggerak 7 hari ditambah pelumas suhu tinggi.
4. Jangan letakkan di dekat mesin reflow yang ada barang berbahaya yang mudah terbakar.
5. Jangan menjangkau mesin reflow yang berfungsi normal.
6. Jangan memasukkan benda asing ke dalam transmisi online.
Perawatan rutin:
1. Jaga kebersihan lemari.
2. Periksa lengan kipas apakah longgar.
3. Periksa kipas angin dan motor listrik.
4. Apakah ada suara yang tidak normal, periksa apakah drive kipas fleksibel.
5. Periksa apakah ada benda asing yang menghalangi ventilasi.
6. Periksa sabuk transmisi terlalu longgar.
7. Periksa apakah ada kotak tenaga listrik yang berbunyi tidak normal.
8. Periksa bagian transmisi apakah ada yang kendor dan suara tidak normal.
9. Untuk memeriksa mesin sebelum memulai operasi, tegangan dalam kisaran aman atau stabil, untuk memastikan operasi yang aman dari komponen mungkin normal.Periksa juga power dan periksa berbagai parameter apakah sama saat shutdown terakhir.Jangan biarkan shutdown menghentikan conveyor belt di mesin yang masih bersuhu tinggi untuk menghindari conveyor belt pada suhu tinggi mempercepat penuaan, sebaiknya biarkan suhu mesin diturunkan lagi untuk menghentikan conveyor belt.
10. Lumasi roda penggerak, dengan olesan pelumas suhu tinggi setiap dua bulan.
11. Pengoperasian mesin kecepatan motor pada suhu tinggi jangka panjang, kurang dari dua kali seminggu Tambahkan ke dalamnya oli suhu RODA untuk menjaga kelancaran fungsinya.
12. Bersihkan motor dan lengket dari berbagai residu pada sudu-sudu, agar tidak menyebabkan korsleting penuaan atau membakar kipas.
13. Jika mesin menggunakan sistem tiga fase lima kabel, mesin harus diarde.

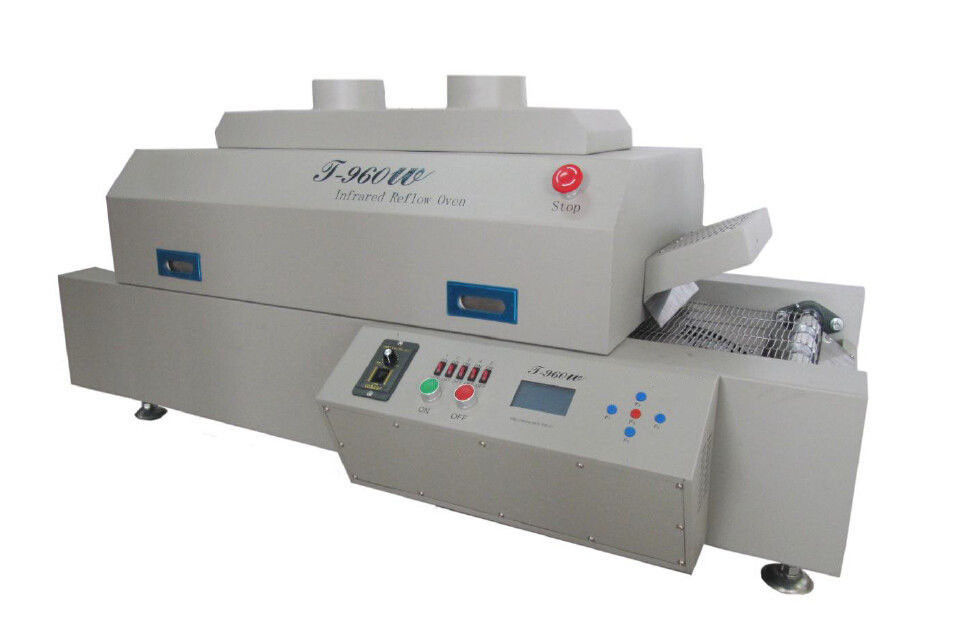

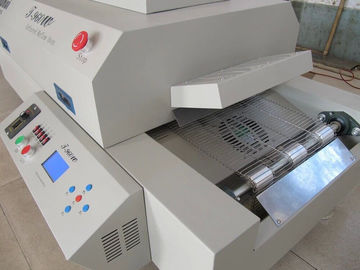

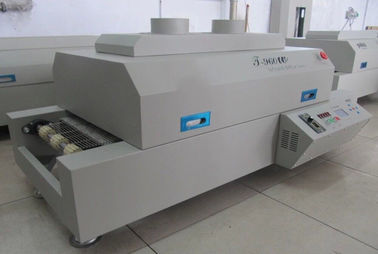

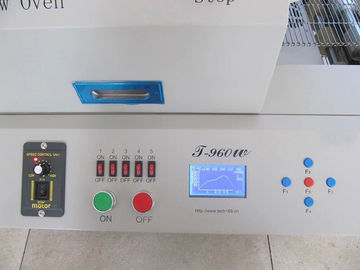

Gambar sebagai berikut:
