| Tempat asal: | Cina |
| Nama merek: | OEM |
| Sertifikasi: | CE , ISO |
| Kuantitas min Order: | 1 unit |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Packing standar ekspor |
| Waktu pengiriman: | 15-20 hari |
| Syarat-syarat pembayaran: | L / C, T / T, Western Union, Paypal |
| Menyediakan kemampuan: | 100 pcs per bulan |
| Perjalanan XYZ Axis: | 600mm (X) * 630mm (Y) * 20mm (H) | Ukuran Maks PCB: | 400mm (L) × 270mm (W) |
|---|---|---|---|
| Komponen pendukung: | 0402 ~ 5050, SOP, QFN, BGA dll. | Kecepatan: | Without vision:8000cph; Tanpa visi: 8000cph; With Vision:5500cph Dengan Visi |
| Deteksi penglihatan: | Kamera ganda (atas & bawah) mendukung ukuran maksimum IC: 22 * 22mm | Sistem operasi: | Sistem Linux Tertanam |
| Menyoroti: | Mesin Pemasangan 150Kg SMD,Mesin Perakitan SMD 150Kg,Mesin Pemasangan SMD 400 * 270mm |
||

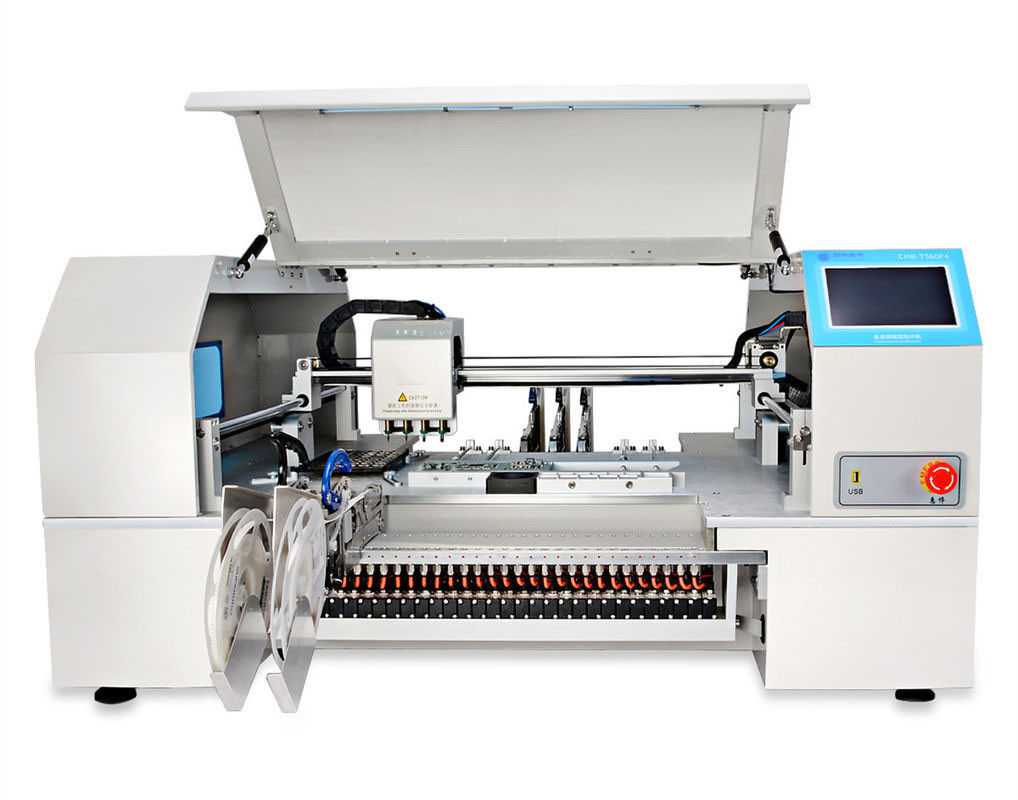

Mesin Pemasangan Benchtop 60 Feeders 4 Kepala SMD
Deskripsi:
Parameter teknik
| Parameter | |
| Perjalanan XYZ Axis | 600mm (X) × 630mm (Y) × 20mm (Z) |
| Ukuran maksimal PCB | 400mm (L) × 270mm (W) |
| Komponen pendukung | 0201-0402-5050, SOP, QFN, BGA dll. |
| Kecepatan pemasangan |
|
| Presisi | ± 0,025mm |
| Kepala penempatan | 4 kepala |
| Sistem pemberian makan |
Mendukung pengumpan Pneumatik maks 30pcs 8mm (opsi lain: 12,16,24mm, pengumpan getaran)
|
| Deteksi penglihatan | Kamera ganda (atas & bawah) mendukung ukuran maksimal IC: 22 * 22mm |
| Kontrol motorik |
|
| Deteksi kebocoran komponen | Vakum dan deteksi visual |
| Papan utama | Motherboard industri dengan keandalan tinggi |
| Layar sentuh | Layar industri 7 inci, didukung kontrol mouse eksternal |
| Sistem operasi | Sistem Linux tertanam |
| Sumber udara luar | 0,5MPa |
| Sumber Daya listrik | AC220V 50Hz / AC110V 60Hz |
| Demensi | 1180mm (L) × 870mm (W) × 600mm (H) |
| Perangkat lunak yang dapat diandalkan | Desainer alumunium, Protell99SE, PADS, Kicad, Eagle, Cadint, Cadence Orcad, Cadence Allegro, PROTEUS… dll |
| Berat bersih | 150Kg |
Keunggulan kompetitif:
1. Perangkat lunak yang nyaman, Sistem Linux Tertanam dari mesin, sistem industri, lebih profesional dan stabil, operasi independen, tidak perlu komputer eksternal, pengoperasian lebih mudah dan nyaman.
2. Operasi layar sentuh penuh industri, tidak perlu layar eksternal, ruang disimpan, operasi yang lebih nyaman, mouse USB didukung juga.
3. Dua kamera atas dan bawah Sistem CCD mengoreksi posisi masing-masing komponen dengan sangat akurat, terutama untuk IC.
4. Memiliki perlengkapan penjepit PCB yang fleksibel, dan memiliki baki IC yang ditentukan pengguna, nyaman dan cepat.
5. Visi juga dapat titik asal mesin koreksi kedua, pastikan titik asal benar.
6. Dengan dua kepala nozel ditempatkan, nozel Juki presisi tinggi dengan magnet, tidak perlu dibongkar dengan kunci pas.2 nozel sudut rotasi sewenang-wenang -180 derajat ~ +180 derajat.Menempatkan ketinggian bisa disesuaikan.
7. Tarik pin secara otomatis kembali untuk menghindari nozel rusak, pin tarik tidak macet, kemajuan besar.
8. Deteksi sumbu Z, penempatan kepala dapat otomatis kembali ke asal untuk mencegah nozel pecah.
9. Kontrol loop tertutup, X, Y Sumbu dengan encoder, tidak pernah kehilangan langkah.
7. PCB dengan mengkalibrasi posisi dua komponen ---- komponen pertama dan terakhir, ubah offset PCB.
8. Kalibrasi PCB dapat dilakukan dengan cepat dan akurat, tidak perlu peduli offset, tidak perlu menghitung input.
9. Dilengkapi pengujian vakum, dengan makan otomatis;jika salah satu komponen tersedot bengkok, maka secara otomatis akan membuangnya ke zona umpan, lalu memilih yang baru untuk dipasang lagi.
10. Jika kekurangan bahan itu akan deteksi otomatis, mesin akan alarm dan berhenti;setelah memasok bahan, kemudian lanjutkan bekerja, tidak perlu memulai kembali.
11. Mendukung sejumlah batch PCB.
12. Jika tidak ada file PCB, atau Anda tidak memiliki file kerja, Anda dapat membuat file baru untuk diprogram di mesin secara langsung.
13. Mendukung satu langkah.
Mengapa memilihmu?
1. Desain profesional dan ruang disimpan.
2. Operasi yang ramah pengguna, tidak perlu insinyur SMT profesional, perangkat entry-level
3. Satu mesin - Operasi terintegrasi, tidak perlu pompa tambahan atau PC atau fasilitas pendukung lainnya
4. Akurasi dan keandalan yang tinggi, membuat pembelotan pekerjaan manual
5. Hemat biaya, kurangi biaya untuk memiliki jalur produksi SMT otomatis profesional
6. Ekspres internasional dengan layanan door to door, pengiriman 3-5 hari kerja
7. Khusus untuk penelitian dan pengembangan laboratorium, sampel, untuk menghindari pengungkapan paten dan desain.
8. Satu mesin setara dengan 5 staf solder, mudah dikelola dan hemat biaya.Baik untuk produksi batch kecil.
9. Charmhigh Adalah pemasok pabrik, semua suku cadang mesin kami diteliti dan diproduksi sendiri.Suku cadang setelah servis tidak pernah berhenti.
10. Charmhigh adalah produsen profesional mesin Pilih dan Tempat SMT sejak 2009. Semua perangkat lunak diteliti sendiri.
