Beijing Silk Road Enterprise Management Services Co.,LTD
Beijing Silk Road Perusahaan Layanan Manajemen Co, LTD
Beijing Silk Road Perusahaan Layanan Manajemen Co, LTD
 |
| Tempat asal: | Cina |
| Nama merek: | OEM |
| Sertifikasi: | CE , ISO |
| Kuantitas min Order: | 1 unit |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Packing standar ekspor |
| Waktu pengiriman: | 15-20 hari |
| Syarat-syarat pembayaran: | L / C, T / T, Western Union, Paypal |
| Menyediakan kemampuan: | 100 pcs per bulan |
| Kondisi: | Baru | Setelah Layanan Garansi: | Dukungan teknis video |
|---|---|---|---|
| Lokasi Layanan Lokal: | Tidak ada | Lokasi Showroom: | Tidak ada |
| Jaminan: | 1 tahun | Nama Produk: | Tempatkan Mesin \ Mounter LED \ Mesin Perakitan LED |
| Kecepatan pemasangan maksimum: | 11000 Pcs / jam | Jumlah pengumpan: | 64 |
| Jumlah penempatan / pemasangan kepala: | 6 | Jumlah baki material: | 6 |
| Kekuatan rata rata: | 500W | Ketepatan lokasi: | 0.01mm |
| Rentang penyangga nosel vakum: | 4.5mm | Sumber Daya listrik: | 220V 50Hz |
| Kompresi udara: | 0,5-0,6MPa | ||
| Menyoroti: | Mesin Perakitan SMD 500W,Mesin Perakitan SMD 4,5mm |
||

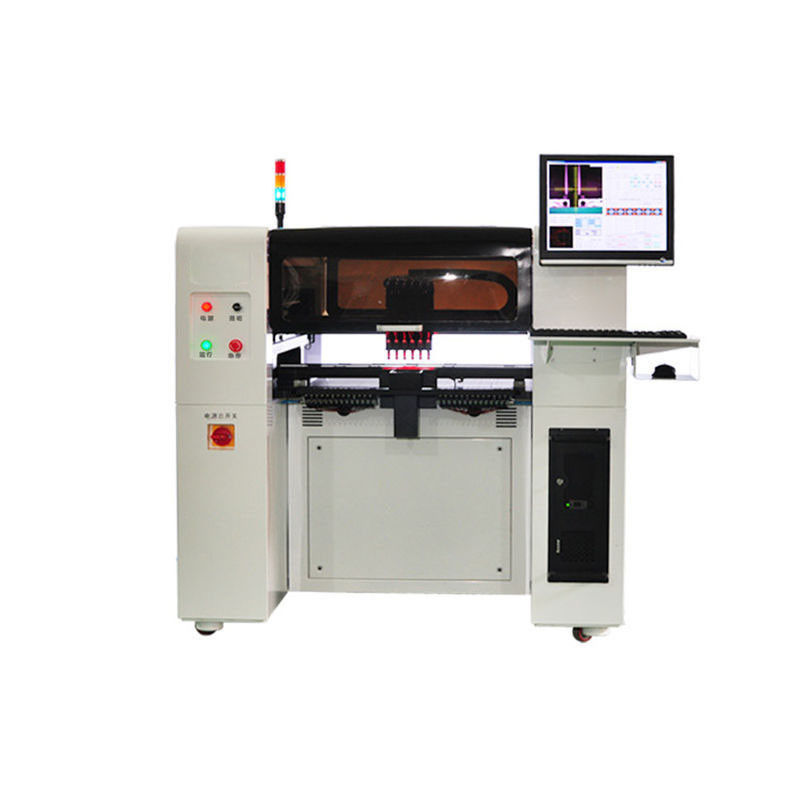

6 Kepala 64 Pengumpan Mesin Perakitan SMD Berkecepatan Tinggi
Aplikasi
Mesin penempatan SMD dapat melakukan teknik pemasangan pada papan PCB persegi, papan PCB bulat, substrat aluminium, dan lampu strip.Produk jadi dapat digunakan dalam memproduksi resistor-kapasitor, dioda paket silinder kaca, triode, paket TQFP, paket QFN, paket QFP, paket BGA, tiang lampu dll.
Parameter teknik
| Kecepatan pemasangan maksimum: | 11000 Pcs / jam |
| Kecepatan pemasangan rata-rata yang praktis: | 8600 Pcs / jam |
| Jumlah pengumpan: | 64 |
| Jumlah penempatan / kepala pemasangan: | 6 |
| Jumlah baki bahan: | 6 |
| Kekuatan rata rata: | 500W |
| Presisi lokasi: | 0,01 mm |
| Rentang penyangga nosel vakum: | 4,5 mm |
| Sumber Daya listrik: | 220V, 50Hz |
| Kompresi udara: | 0,5-0,6Mpa |
| Bobot: | 580KG |
| Dimensi: | 1316 * 1360 * 1340mm |
| Area papan sirkuit maksimum: | 510 × 450mm |
| Rentang bergerak maksimum sumbu Z: | 20mm |
Konfigurasi
Sistem kendali komputer
Mesin penempatan SMD umumnya dilengkapi dengan monitor komputer dan mouse.Ini mendukung XP dan Windows 7. Ini memungkinkan pemrograman visual dan impor file PCB karena sistem operasi manusiawi.
Pemuat PCB otomatis
Mesin penempatan SMD dapat langsung meletakkan papan PCB yang sudah jadi ke trek untuk mewujudkan pemuatan papan otomatis, membidik dan menempatkan dan memasang.Ini mendukung multi-pengumpan: 64 pengumpan maksimum.Ukuran baki IC standar, pengumpan tabung, pengumpan tongkat dapat disesuaikan.
Identifikasi sinkron oleh enam set kamera
Mesin penempatan SMD dilengkapi dengan 8 kamera: satu MARK, satu kamera presisi tinggi, dan 6 kamera kecepatan tinggi.Ini dapat mewujudkan identifikasi sinkron 6-kepala untuk memastikan kecepatan dan ketepatan pemasangan.Konfigurasi standarnya adalah 16 nosel hisap presisi tinggi JUKI.

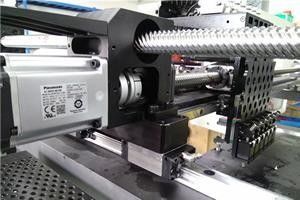

Sistem servo
Mesin penempatan SMD dilengkapi dengan sistem servo yang diimpor dari Panasonic, Jepang dengan presisi dan stabilitas tinggi untuk memastikan pemasangan yang stabil selama 24 jam.
Rantai
Ini mengadopsi rantai seret tahan tekanan tinggi dan tahan aus yang merupakan tipe yang sama dengan salah satu mesin impor.Rantai seret dapat menahan tekanan bukti ribuan kali.
Jalur
Ini mengadopsi trek presisi tinggi dari TBI Taiwan yang memiliki kebisingan rendah dan presisi tinggi untuk memastikan tingkat akurasi chip BGA.
Konveyor
Mesin penempatan SMD ini dapat secara otomatis terhubung ke konveyor yang dapat mengangkut papan PCB ke mesin solder reflow SMD tanpa asisten manual, sehingga menghemat biaya tenaga kerja.
Parameter konfigurasi
Motor penggerak: motor servo dari Panasonic, Jepang
Mode identifikasi: identifikasi sinkron dengan enam kamera
Sumber vakum nosel hisap: generator vakum dengan fungsi pemecah vakum
Belt feeder: 8mm, 12mm, 16mm, 24mm dan FEEDER (TONGKAT) yang dapat melakukan pemasangan chip paket silinder
Trek driver XYZ: Trek linier beban berat presisi tinggi TBI
Sistem penggerak gerak: Pengandar DSP kecepatan tinggi Panasonic
Sistem operasi: Windows: mendukung windows XP, win7
Sudut komponen: sudut manapun dari 0-360 °;rotasi sinkron selama gerakan
Mode operasional X / Y: keterkaitan kurva berjalan dan akselerasi dan perlambatan lari lurus
Positioning dari Fiducial MARK: Fiducial MARK dapat diatur dengan bebas
Peringatan kegagalan: mengkhawatirkan kekurangan material
Mode pemuatan papan: koneksi otomatis satu tahap dari kiri ke kanan;lokasi transfer PCB otomatis;pemuatan papan manual
Tampilan visual: monitor kontrol industri 17 inci;skala: 4: 3;resolusi: 1280x1024
Mode pemrograman: pemrograman pengajaran point to point, pemrograman visual dan koordinat impor file PCB dll
Jumlah kamera identifikasi: satu MARK, 6 kamera kecepatan tinggi dan satu kamera presisi tinggi.
fitur
Mesin penempatan SMT memiliki beberapa fitur berikut:
1. Sorotan terbesar dari mesin ini adalah kamera 5 mega-piksel profesional untuk pemasangan chip;itu dapat mewujudkan pemasangan chip yang efektif yang jaraknya lebih dari 0.3mm dan jarak pusat lebih dari 0.5mm di area 40 * 40mm dengan tingkat keberhasilan lebih dari 98%.
2. Mesin penempatan SMT dilengkapi dengan 6 kamera berkecepatan tinggi tambahan yang dapat mewujudkan identifikasi sinkron 6-kepala.Ini dapat sangat meningkatkan efisiensi pemasangan yang digandakan dari basis aslinya.
3. Ia juga memiliki dua fungsi berikut: tanda fidusia pemindaian otomatis dan pemuatan otomatis papan.Fungsi-fungsi ini selanjutnya dapat meningkatkan presisi pemasangan selama penggantian papan PCB dan menyederhanakan pengoperasian.Itu juga dapat dihubungkan dengan set peralatan lain untuk membentuk lini produksi SMT lengkap.
4. Mesin penempatan SMT ini dapat secara otomatis terhubung ke konveyor yang dapat mengangkut papan PCB ke mesin solder reflow SMT tanpa asisten manual, sehingga menghemat biaya tenaga kerja.
