| Tempat asal: | Cina |
| Nama merek: | OEM |
| Sertifikasi: | CE , ISO |
| Kuantitas min Order: | 1 unit |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Packing standar ekspor |
| Waktu pengiriman: | 15-20 hari |
| Syarat-syarat pembayaran: | L / C, T / T, Western Union, Paypal |
| Menyediakan kemampuan: | 100 pcs per bulan |
| Kondisi: | Baru | Setelah Layanan Garansi: | Dukungan teknis video, dukungan online |
|---|---|---|---|
| Video inspeksi keluar: | Disediakan | Laporan Uji Mesin: | Disediakan |
| Komponen Inti: | PLC, Motor | Layanan purna jual disediakan: | Dukungan teknis video, dukungan online |
| Nama: | pilih dan tempatkan mesin | Komponen yang Berlaku: | 0402, 0603, 0805, 1206, diode, triode, BGA SOT, dll |
| Kecepatan Pemasangan: | 13000CPH | MAX Area PCB: | 650x370mm |
| Kapasitas Pengumpan: | 60 | Pemakaian: | Majelis Papan Sirkuit / Produksi lampu LED |
| Jenis Pengumpan: | 8/12/16/24 / 32mm pengumpan, pengumpan getaran, chip tabung | Kuantitas nozzle: | 6 |
| Meja kerja: | Meja kerja marmer | ||
| Menyoroti: | Mesin SMT LED 13000CPH,Mesin Pemasangan LED 10000CPH,Mesin Pemasangan LED 13000CPH |
||

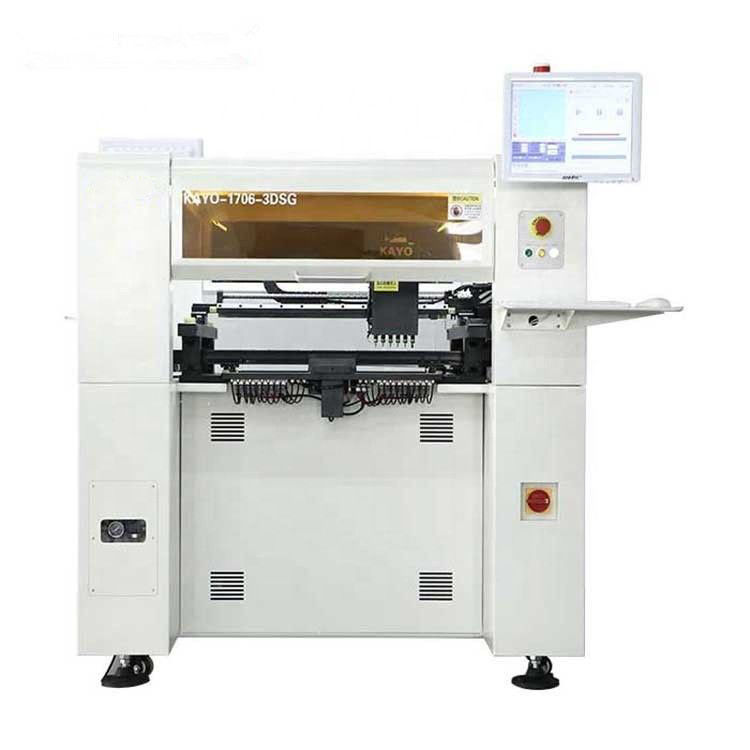

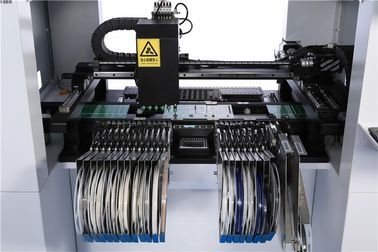

Mesin Pemasangan LED Strip Pencahayaan 60 Pengumpan Berkecepatan Tinggi
1. Meja kerja marmer meningkatkan stabilitas mekanis dan akurasi penempatan, memastikan bahwa mekanisme tidak akan pernah berubah bentuk, dan meningkatkan umur sekrup bola dan motor.

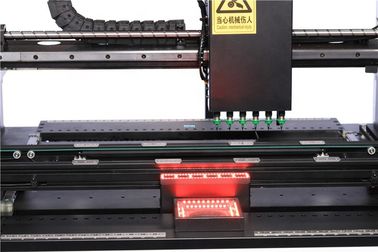

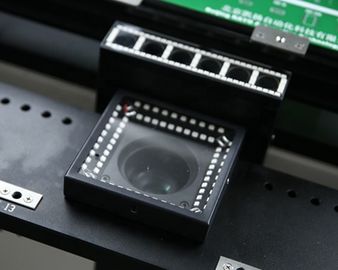

2. 8 pcs kamera: 1 pc dari Mark, 1 pc presisi tinggi, dan 6 pcs kamera pengenalan kecepatan tinggi, secara bersamaan mengenali, secara efektif memastikan kecepatan dan presisi pemasangan.
3. Drive XY menggunakan batang sekrup bola gerinda presisi tinggi yang diimpor + panduan linier tugas berat impor, pemosisian cepat, kebisingan rendah, presisi tinggi.
4. Panasonic Servo Motor and Drive, panduan linier presisi TBI, generator Vakum Jepang, nozel presisi tinggi JUKI, sistem terintegrasi makan otomatis, dan IPC konfigurasi tinggi - Presisi tinggi, stabilitas kuat, menjanjikan pemasangan 24 jam secara stabil.
5. Sambungan otomatis papan transmisi tiga bagian dari kiri ke kanan (Bagian pertama menunggu untuk dipasang, bagian kedua bertanggung jawab untuk pemasangan (Saat papan PCB selesai dipasang dan dikirim ke bagian ketiga, bagian pertama juga menerima permintaan untuk menyiapkan papan baru secara bersamaan.), bagian ketiga mentransmisikan papan dari mesin p & p ke oven reflow. Secara efektif menghemat waktu papan transmisi dan meningkatkan efisiensi.
Pilih dan tempatkan spesifikasi mesin
| No. Pengumpan | 60 | Berat Produk | 500KGS |
| Kepala Pemasangan | 6 | Rel Panduan Drive XYZ | TBI Rel panduan garis lurus tugas berat presisi tinggi |
| Kekuatan rata rata | 600W | ||
| Akurasi Posisi | 0,01 mm | Sistem Penggerak Gerak | Pengemudi DPS kecepatan tinggi Panasonic |
| Rentang Buffer Nozzle | 5.0mm | Sistem operasi | Mendukung sistem operasi Windows XP, Win7 |
| Sumber Daya listrik | 220V, 50Hz | Sudut Komponen | 0 ~ 360 °, rotasi tersinkronisasi dalam gerakan |
| Udara Terkompresi | 0,5-06Mpa | Mode Berjalan X / Y | Batang sekrup bola presisi tinggi TBI yang diimpor + panduan linier tugas berat TBI yang diimpor |
| Mengemudi Motor | Motor servo Panasonic | ||
| Metode Pengakuan | Enam kepala mengenali secara serempak | Mark Point Positioning | Otomatisasi penuh |
| Sumber Vakum Nozzle | Generator vakum on-off berkecepatan tinggi dengan kerusakan vakum | Alarm Cerdas | Koreksi dan suplemen otomatis, alarm saat kekurangan bahan |
| Max.Area Papan Sirkuit | 650x370mm | Metode Input Papan | Sambungan otomatis papan transmisi tiga bagian dari kiri ke kanan, pemosisian transmisi PCB otomatis |
| XY Max.Rentang Gerakan | 700x619mm | ||
| Z Axis Max.Rentang Gerakan | 20mm | Tampilan Visual | 15 "rasio tampilan kontrol industri 4: 3, resolusi 1024X768 |
| Pengumpan Jenis Sabuk | Pengumpan 8/12/16 / 24mm, pengumpan tongkat, chip tabung | Mode Pemrograman | Pemrograman point-to-point, pemrograman visual, input koordinat file PCB, dll. |
| Max.Kecepatan Pemasangan | 13000CPH | ||
| Kecepatan Pemasangan Rata-rata | 10000CPH (Visual) | Kamera Pengakuan No. | 1 kamera pengenalan tanda, 6 kamera pengenalan kecepatan tinggi, 1 kamera pengenalan presisi tinggi |
| Ukuran | 1335x1230x1420mm | ||
| Meja kerja | Meja kerja marmer meningkatkan kecepatan, akurasi, dan stabilitas | ||
| Rentang Pemasangan yang Berlaku: Cocok untuk 0201, 0402, 0603, 0805, 1206, manik-manik lampu LED, dioda, transistor, SOT, rentang pin 40mm * 40mm ≥0.3mm QFP, BGA dll. | |||
Pilih dan tempatkan spesifikasi mesin Aplikasi
| Area Aplikasi | Industri Aplikasi |
| Kewirausahaan Pribadi | Industri Alat Listrik Rumah Tangga |
| Pemeriksaan Laboratorium | Elektronik Otomotif |
| Produksi massal | Drive Daya |
| Pemrosesan Pihak Ketiga | Cahaya led |
| Kustomisasi R&D | Instrumen dan Pengukur Keamanan |
| Penelitian ilmiah | Kontrol Cerdas |
| Pengajaran yang Efisien | Elektronik Konsumen |
| Jaringan Logistik | |
| Industri Militer |
Struktur dan model nozel
| Nama mesin | KAYO-2DV-25S | KAYO-A4 | KAYO-A4L | KAYO-1706-3DSG (KAYO-A6L) | KAYO-A8L | KAYO-S600 | |
| Tipe | Desktop | Vertikal | |||||
| Kepala Pemasangan | 2 | 4 | 4 | 6 | 8 | 6 | |
| No. Pengumpan | 25 | 46 | 46 | 60 | 70 | 82 | |
| Max.Kecepatan Pemasangan | off visual (CPH) | 6000 | 7000 | 8000 | 13000 | 15000 | 16000 |
| pada visual (CPH) | 5.000 | 5.000 | 6000 | 10000 | 12000 | 14000 | |
| Ukuran PCB | Min. (W * Lmm) | 50 * 50 | |||||
| Maks. (W * Lmm) | 295 * 420 | 300 * 480 | 300 * 480 | 370 * 650 | 380 * 650 | 380 * 650 | |
| Kamera | Total | 2 | 6 | 6 | 8 | 10 | 9 |
| Menandai | 1 | 1 | 1 | 1 | 1 | 1 | |
| Kecepatan tinggi | 1 | 4 | 4 | 6 | 8 | 6 | |
| Presisi tinggi | 0 | 1 pc dari 5 juta | 1 pc dari 8 juta | ||||
| Koreksi visual | 0 | 0 | 0 | 0 | 0 | 1 | |
| Mengemudi Motor | Motor progresif | Motor servo Panasonic | |||||
| Sistem Penggerak Gerak | Driver tegangan tinggi digital kecepatan tinggi | Pengemudi DPS kecepatan tinggi Panasonic | |||||
| Akurasi Posisi | 0,01 mm | ||||||
| Mendukung Metode Pemberian Makan | 8/12/16/24/32 / 44mm Pneumatik dan pengumpan listrik, pengumpan getaran, pengumpanan tabung, baki IC | ||||||
| Rentang Pemasangan yang Berlaku | Min. | 0402 | 0201 | ||||
| Max. | 15 * 15mm | 45mm * 45mm rentang pin pitch ≥0.3mm SSOP, QFP, BGA dll. | |||||
| Berat (kg) | 100 | 350 | 450 | 450 | 550 | 880 | |
| Dimensi (mm) | 1050 * 850 * 660 | 1180 * 1080 * 880 | 1095 * 1165 * 1400 | 1335 * 1230 * 1420 | 1500 * 1280 * 1410 | ||
