| Tempat asal: | Cina |
| Nama merek: | OEM |
| Sertifikasi: | CE , ISO |
| Kuantitas min Order: | 1 unit |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Packing standar ekspor |
| Waktu pengiriman: | 15-20 hari |
| Syarat-syarat pembayaran: | L / C, T / T, Western Union, Paypal |
| Menyediakan kemampuan: | 100 pcs per bulan |
| Pemakaian: | Produksi Tabung LED Besar Qty | Aplikasi: | Lini Produksi Perakitan SMT PCB |
|---|---|---|---|
| Barang: | lini produksi smt | Nama: | Tempatkan Mesin \ LED Mounter \ led Assembly Machine |
| Nama Produk: | Mesin Penempatan Kapasitor SMD Otomatis | Jaminan: | 1 tahun |
| Komponen yang Berlaku: | 0402 ~ 5050 | Dimensi (mm): | 2000 * 930 * 1450MM (H) |
| Menjual unit: | Item tunggal | Ukuran paket tunggal: | 1180X2130X2180 cm |
| Berat kotor tunggal: | 4000.000 kg | Jenis Paket: | Kotak kayu |
| Menyoroti: | 2000 * 930 * 1450MM SMT Line Machine,2000 * 930 * 1450MM SMT Production Line,120Kgs SMT Production Line |
||

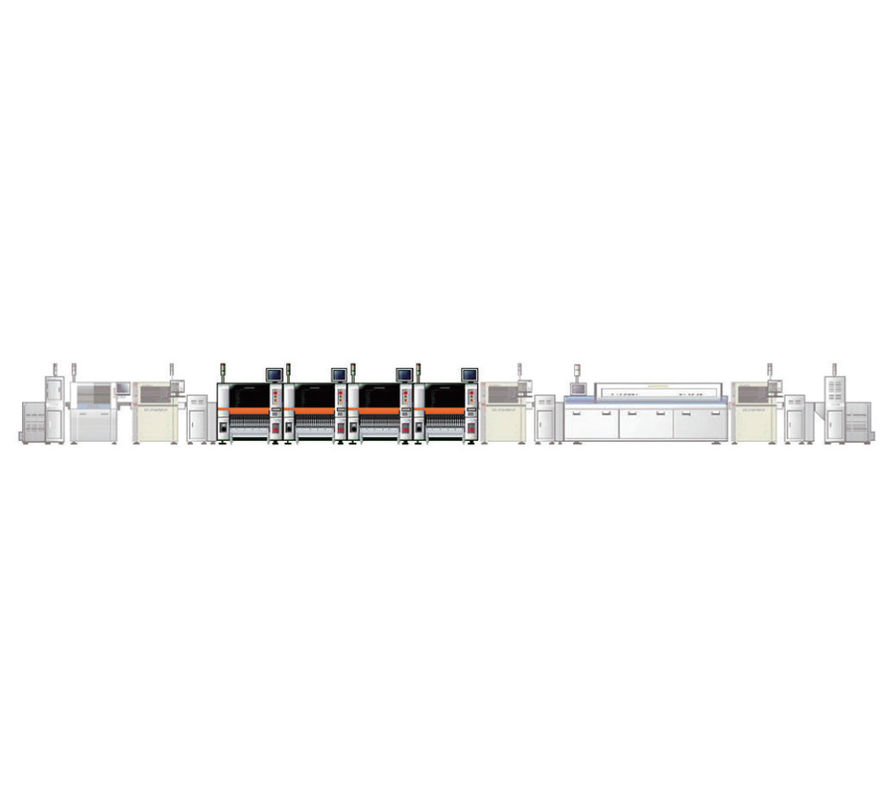

Lini Produksi SMD SMT Otomatis Untuk Tabung LED
Fitur:
PCB Magazine Loader Unloader:
1. Berlaku untuk PLC + layar sentuh pengontrol.
2.Desain sirkuit gas khusus untuk memastikan tidak ada kerusakan PCB.
3. Dapat menampung 1 majalah, tapak kecil.
4. Dengan SMEMA sinyal.
Solder Tempel Printer:
1.Akurasi posisi tinggi, akurasi posisi berulang ± 0,01mm;akurasi pencetakan 0.025mm.
2.PLC + PC dengan sistem kontrol Windows XP.
3.Kalibrasi PCB otomatis, tekanan squeegee dapat disesuaikan, pencetakan otomatis dan pembersihan stensil.
4.Desain unik untuk meningkatkan umur pisau squeegee.
Konveyor PCB:
1. Sekrup-M yang presisi, rel panduan manual lebar disesuaikan, yang memastikan dua rel pemandu bergerak dengan lancar.
2.Sabuk khusus bulat yang diimpor, dan jalur paten, mengurangi masalah penurunan PCB.
3. Struktur dibuat oleh paduan aluminium, umur lebih stabil dan lebih lama.
4. Dengan SMEMA.
Penyangga PCB:
1.Layar sentuh PLC + LED kontrol, mudah dioperasikan.
2.FIFO, LIFO dan mode Pass.
3. Halus dan presisi penyesuaian lebar (leadscrew).
Oven Aliran Ulang 8 Zona:
1.Lenovo PC, operasi windows 7 sistem, layar antarmuka Cina-Inggris.
2.Rel panduan melalui perlakuan panas khusus, sulit untuk diubah bentuknya.
3.Kontrol PLC Siemens, lebih tahan lama dan stabil
Konveyor Tolak PCB:
1.Tolak, periksa, dan lewati mode disediakan.
2.Halus dan paralel penyesuaian lebar.
3.Rel tunggal atau ganda disesuaikan.
|
PCB Magazine Loader Unloader
|
Ukuran
|
850 * 765 * 1250mm
|
Ukuran majalah
|
355 * 320 * 563mm
|
|
Ukuran PCB
|
50 * 50-330 * 250mm
|
Kuantitas majalah
|
1
|
|
|
Tekanan udara
|
4-6bar, 10L / mnt maks
|
Bobot
|
Sekitar 120Kg
|
|
|
|
||||
|
Solder Tempel Printer
|
Ukuran PCB
|
50 * 50-400 * 340mm
|
Sistem Pembersihan
|
Kering, Basah, Vakum
|
|
Akurasi Pencetakan
|
± 0,025mm
|
Tekanan udara
|
4,5 ~ 6Kg / cm2
|
|
|
Sumber Daya listrik
|
220 ± 10%, 50 / 60HZ
|
Dimensi (mm)
|
1240 * 1450 * 1510mm
|
|
|
|
||||
|
Konveyor PCB
|
Dimensi (mm)
|
Panjang × 640 × 910
|
Lebar PCB
|
50-350 (mm)
|
|
Arah PCB
|
LR atau RL
|
Kecepatan
|
0-1000 (mm) / Min
|
|
|
Steker Komunikasi
|
Sinyal SMEMA
|
Bahan Platform
|
Keset Karet ESD
|
|
|
|
||||
|
Penyangga PCB
|
Ukuran
|
800 * 910 * 1600mm
|
Ukuran PCB
|
50 * 50-330 * 250mm
|
|
Beban maxium
|
1.5KG / pc
|
Kapasitas PCB
|
12 pcs atau disesuaikan
|
|
|
Waktu siklus
|
sekitar 10-an
|
Bobot
|
Sekitar 260Kg
|
|
|
|
||||
|
Oven Aliran Ulang
|
Zona pemanas
|
Top8 / bottom8
|
Lebar maksimal PCB
|
400 mm
|
|
Lebar konveyor
|
50 ~ 400mm
|
Kecepatan konveyor
|
0 ～ 2000mm / Min
|
|
|
Waktu pemanasan
|
Approx.20 menit
|
Dimensi (mm)
|
5400 * 1370 * 1555
|
|
|
|
||||
|
Konveyor Tolak PCB
|
Ukuran
|
Panjang * 665 * 900mm
|
Kecepatan konveyor
|
0,5-20M / menit
|
|
Kekuasaan
|
Maks. 100VA
|
Kuantitas PCB NG
|
3-10 pcs
|
|
|
Arah konveyor
|
LR atau RL (opsional)
|
Bobot
|
Sekitar 75KGS
|
|
