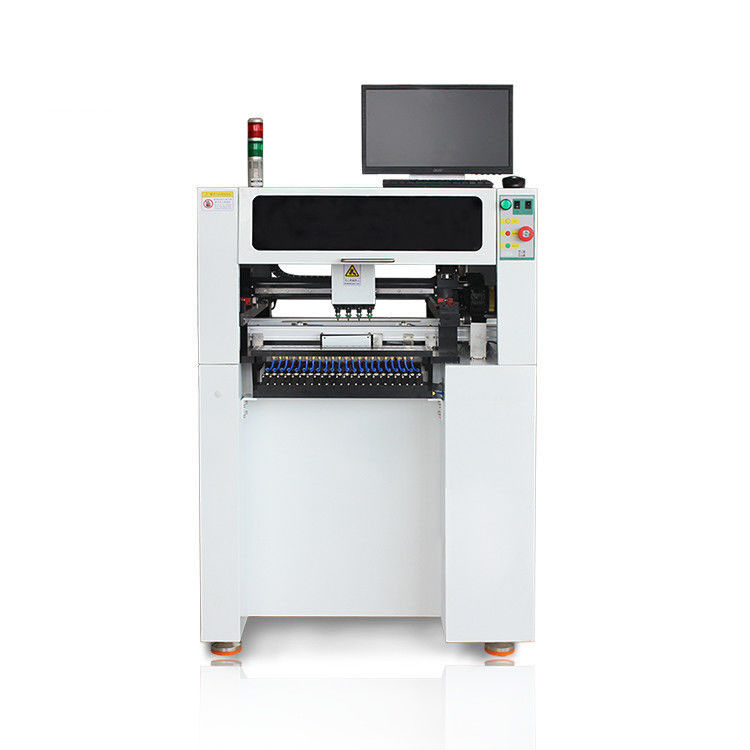

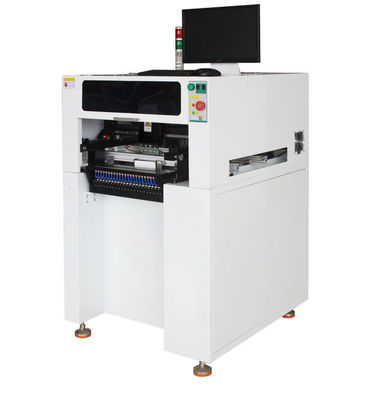

Mesin Pemasangan 9500CPH SMT

Detail produk:

Tempat asal:	Cina
Nama merek:	OEM
Sertifikasi:	CE , ISO

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 unit
Harga:	negotiable
Kemasan rincian:	Packing standar ekspor
Waktu pengiriman:	15-20 hari
Syarat-syarat pembayaran:	L / C, T / T, Western Union, Paypal
Menyediakan kemampuan:	100 pcs per bulan

Hubungi sekarang

Detil Deskripsi produk

Lokasi Layanan Lokal:	Tidak ada	Lokasi Showroom:	Tidak ada
Layanan purna jual disediakan:	Dukungan teknis video, Suku cadang gratis, Dukungan online	Max PCB yang berlaku:	350 * 435mm
Kuantitas penempatan penempatan:	4	Kemampuan pemasangan max:	9500CPH tanpa visi / 7000CPH dengan penglihatan
Komponen yang Berlaku:	0402.0603.0805, SOP8, SOP16 ...... QFN	Pasokan komponen:	Tape reel Tray, paket bulk (IC)
Skema kontrol motor:	Stepping Motor, Sistem Kontrol Tutup-loop	Pengumpan:	38 (Pengumpan YMAHA tersedia)
Lebar pita:	8mm, 12mm, 16mm, 24mm	Jaminan:	1 tahun
Menyoroti:	Mesin Pemasangan 9500CPH SMT , Mesin Pemasangan 7000CPH SMT , mesin pemasangan 9500CPH smt

Mesin Pemasangan SMT Berkecepatan Tinggi

Parameter

PCB yang berlaku	20 * 40mm-350 * 435mm
Rentang Bergerak sumbu XY	375 * 715mm
Rentang Bergerak Sumbu Z.	16 mm
Jumlah Kepala Penempatan	4
Kemampuan Pemasangan	9500 pcs / jam tanpa penglihatan
	7000pcs / jam dengan visi
Akurasi Pemasangan	0,025 mm
Komponen yang Berlaku	0402-5050, SOP8.LQFP100 dll.
Pasokan Komponen	Gulungan pita, Massal, tabung IC
Skema Kontrol Motorik	Sistem servo melangkah loop tertutup
Lebar Pita	8mm, 12mm, 16mm, 24mm
Pengumpan	38 (YAMAHA Feeder tersedia)
Dimensi Mesin	L852 * W962 * H1230
Kamera Visual	6 kamera CCD
Kamera yang tampak rendah	Otomatis mengidentifikasi titik tanda
Kamera Tampak Atas	Otomatis menyesuaikan offset
Pompa vakum	Pompa udara eksternal
Sumber Daya listrik	AC220V / AC110V
Berat bersih	215kg
Ukuran Kemasan	1,35CBM

Deskripsi Produk

Mesin pick and place SMT adalah mesin vertikal yang baru dikembangkan.Sumbu X, sumbu Y, dan sumbu Z menggunakan perosotan lurus presisi tinggi.Mereka membuat pemosisian lebih akurat.Sistem Multi-V: satu kamera yang menghadap ke bawah.Sistem penglihatan atas mencakup empat kamera kecil dan satu kamera besar.Ini dapat menghemat waktu ketika empat nosel akan diperiksa pada empat kamera pada saat yang bersamaan.Jadi kecepatan pemasangan mesin lebih cepat dari sebelumnya.Mesin telah menambahkan penelitian baru dan pengembangan sistem transmisi otomatis.Panjang pemasangan maksimum adalah 600mm.Itu bisa memenuhi kebutuhan lebih banyak orang.

Fitur

KAMERA SINKRONISASI KECEPATAN TINGGI
Koreksi serentak ketika 4 kepala penempatan mengambil komponen yang berbeda.Pastikan akurasi sekaligus meningkatkan efisiensi kerja.Deteksi otomatis saat material hilang dan material tambahan otomatis.

KAMERA DEFINISI TINGGI
Menambahkan kamera presisi tinggi 500 juta piksel.Chip pemasangan

EMPAT NOZZLE MELALUI VISI SECARA SERING
Perangkat lunak operasi yang dikembangkan sendiri.Empat nozel melalui penglihatan pada saat yang sama dapat menghemat lebih banyak waktu.penempatan lebih akurat

Ini dapat menghemat waktu ketika empat nosel akan diperiksa pada empat kamera pada saat yang bersamaan.

Multi-visi membuat penempatan lebih cepat.

Tambahkan kamera HD, tingkatkan akurasi penempatan IC.

Transfer Otomatis

QM41 telah menambahkan penelitian baru dan pengembangan sistem transmisi otomatis.

Panjang pemasangan maksimum adalah 600mm.

Itu bisa memenuhi kebutuhan lebih banyak orang.
