Beijing Silk Road Enterprise Management Services Co.,LTD
Beijing Silk Road Perusahaan Layanan Manajemen Co, LTD
Beijing Silk Road Perusahaan Layanan Manajemen Co, LTD
 |
| Tempat asal: | Cina |
| Nama merek: | OEM |
| Sertifikasi: | CE , ISO |
| Kuantitas min Order: | 1 unit |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Packing standar ekspor |
| Waktu pengiriman: | 15-20 hari |
| Syarat-syarat pembayaran: | L / C, T / T, Western Union, Paypal |
| Menyediakan kemampuan: | 100 pcs per bulan |
| Nama Produk: | otomatis memilih dan menempatkan mesin | Kecepatan: | 38000CPH-50000CPH |
|---|---|---|---|
| Resolusi: | 0,05 mm | Pengumpan: | 14pcs pengumpan 8mm |
| Bobot: | 1200kg | Sumber Daya listrik: | 220V, 50Hz, |
| Sesuaikan: | Iya | akurasi posisi: | ± 0,05mm |
| Area papan sirkuit terbesar: | 1200 × 380mm | Dimensi: | 2000MM (L) * 1050MM (W) * 1400MM (H) |
| kekuasaan: | 1.2KW | Sistem operasi: | WINDOWS XP, MENANG 7 |
| Menyoroti: | Mesin Pilih Dan Tempat Otomatis 38000CPH,Mesin Pilih Dan Tempatkan LED 50000CPH,Mesin Pilih Dan Tempat Otomatis 50000CPH |
||

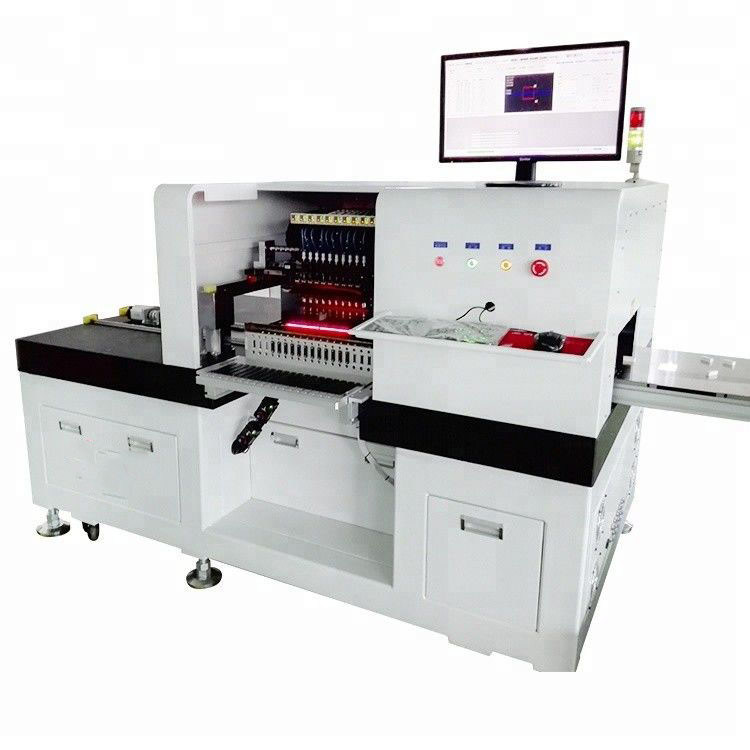

Mesin Pilih Dan Tempat Otomatis 50000CPH
Deskripsi
1, Mount: Mount 0603 hingga 7272 dapat memenuhi semua spesifikasi komponen LED SMD.Selain semua bidang LED planar, komponen elektronik lainnya (seperti resistor, kapasitor) dan LED daya tinggi dan lensa dapat diproduksi.
2, penentuan posisi yang tepat: blok posisi adalah cara paling nyaman untuk memposisikan media, asal counterpoint, posisi akurat (akurasi kurang dari 0,05mm).Kisaran sudut pemasangan 0-360 derajat, akurasi 0,1 derajat.Setiap nosel hisap tidak tergantung pada sudut, dan enam kamera pengenal elemen, selain lampu LED dapat memasang tradisional., Lampu bohlam, lampu, lampu, lampu langit-langit, tabung pagar pembatas, daya penggerak LED, seri lampu tembaga dan sebagainya dapat dipasang bebas.
3, presisi tinggi: sumbu X, Y, W dilengkapi dengan sekrup bola presisi dan rel pemandu, sumbu Z 6 set penggerak motor impor, meningkatkan koordinasi gerakan peralatan yang mulus, mengurangi kebisingan abnormal, sangat meningkatkan akurasi dan kecepatan tambalan.
4, spesifikasi SMT: platform 1200X310mm, berlaku untuk pasar 99% produk LED saat ini; Papan PCB dapat ditempelkan ke berbagai bentuk, tanpa klem, dapat ditempelkan papan PCB sepanjang 1,2-1,5 meter
5, sistem visual, pemrograman visual perangkat lunak pemrograman online, yang merupakan kamera kamera digital presisi tinggi, tidak perlu memasukkan elemen secara manual dan koordinat posisi;menggunakan identifikasi otomatis kamera visual, untuk memastikan akurasi pemasangan.
6, antarmuka perangkat lunak sederhana dan elegan, fungsional dan praktis, pemrograman online perangkat lunak visual, menampilkan semua koordinat dalam perangkat lunak pengenaan, dan menyempurnakan koordinat titik, untuk mencapai pemasangan presisi tinggi, tanpa elemen input manual koordinat, cepat dan nyaman, sederhana dan jelas, dikombinasikan dengan kebutuhan sebenarnya dari banyak desain R&D produsen LED.
7, YAMAHA Feeder: konfigurasi mesin 6pcs 8MM YAMAHA Feida (juga opsional dengan Fuji electric Feida), umur pemakaian yang panjang, stabilitas tinggi, kecepatan cepat.
Parameter teknik:
|
Area papan sirkuit terbesar |
1200 × 380mm |
|
Jarak bergerak maksimum |
Sumbu X 1220mm, sumbu Y 430mm |
|
Sumbu Z Jangkauan bergerak maksimum |
12 mm |
|
Kecepatan tambalan khas |
38000cph-52000cph |
|
Kecepatan tambalan lensa LED umum |
35000cph-45000cph |
|
Teori kecepatan tambalan maksimum |
50000cph |
|
akurasi posisi |
± 0,05 mm |
|
Cara lokasi |
Tandai kamera titik + Posisi kamera visual |
|
Komponen dapat ditempatkan |
0603 di atas hingga 7272 resistor dan kapasitor, dan semua jenis 0603 dan 3528, 5050, 5630, 5730, memenuhi penempatan chip SOP SOT, dan kompatibel dengan semua jenis komponen SMD chip daya tinggi, penempatan lensa LED |
|
Metode program |
Pemrograman grafis komputer + posisi kamera visual |
|
Pengumpan berlaku |
8mm, 12mm, 16mm dan 24 jenis sabuk pengumpan, atau pelat getaran |
|
Jumlah pengumpan |
Standar ditempatkan pengumpan 18 pcs dari 8mm atau 12mm, atau 2 pcs 4 saluran pelat getaran |
|
nozel |
Nozel JUKI 504, 505 dan 506 |
|
Produk |
Tabung fluoresen LED, sabuk lampu lembut, penggerak daya, tabung pagar pembatas, modul, layar, dan aplikasi LED lainnya |
|
sistem operasi |
WINDOWS XP, MENANG 7 |
|
tekanan negatif |
Sumber udara eksternal 0,55MPA |
|
Kekuatan dan kecepatan |
220V, 50Hz, 1.2KW |
|
Bobot |
1200Kg |
|
Dimensi |
2000MM (L) * 1050MM (W) * 1400MM (H) |
Fitur utama produk:
1. Platform MENGGUNAKAN motor servo panasonic Jepang, orbit impor, memastikan stabilitas dan ketepatan kontrol platform seluler.
2. Sumbu X, Y mengadopsi penggerak servo panasonic, dengan panduan linier yang diimpor, memastikan patch presisi tinggi, kecepatan tinggi, stabilitas kelas satu.
3. 4 set kecepatan tinggi pasca pembukaan pekerjaan pada saat yang sama, sangat meningkatkan kinerja peralatan.Di bawah kepala hisap mengadopsi rel panduan yang diimpor, presisi tinggi dan daya tahan lama.
4. Mudah untuk memahami cara pemrograman grafis, sangat meningkatkan kenyamanan operasi, posisi posisi tambahan visual otomatis, akurat, nyaman.
5. Pemilihan berbagai batcher, dapat memenuhi kebutuhan berbagai komponen kemasan LED SMT.
6. Dikendalikan oleh komputer kontrol industri + pengontrol khusus independen, stabilitas sistem, operasi sederhana, mudah dipelajari.
7. Perangkat lunak yang kuat, koordinat pemrograman menggunakan tampilan numerik dan grafis, koreksi koordinat dan perubahan nyaman, proses produksi kemajuan patch tampilan grafis dan komponen, subsidi mudah dilakukan.
8. Perangkat lunak MENGGUNAKAN sistem database, berbagai jenis pemrograman PCB dapat disimpan, panggilan nyaman, pemrograman produk baru, panggilan seumur hidup.
9. Platform, sumbu Y, sumbu X dapat secara manual bergerak, penyesuaian kecepatan gerakan bebas, menyadari titik sewenang-wenang dapat secara manual tiba, pemrograman yang nyaman.
10. Sistem deteksi tekanan negatif yang diimpor, untuk mendeteksi bahan penyerapan yang akurat, secara efektif mencegah kebocoran material, ekstraktor.
11. Generator tekanan negatif dengan built-in, kebisingan rendah, umur panjang, tekanan vakum konstan.
12. Konfigurasi standar: 1 set komputer kontrol industri, membuka empat kelompok, nosel hisap 12;
13. Opsional: cocokkan di luar dengan pengumpan yamaha 8 mm, 12 mm, 16 mm dan 24 mm;Kompresor udara.
