| Tempat asal: | Cina |
| Nama merek: | OEM |
| Sertifikasi: | CE , ISO |
| Kuantitas min Order: | 1 unit |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Packing standar ekspor |
| Waktu pengiriman: | 15-20 hari |
| Syarat-syarat pembayaran: | L / C, T / T, Western Union, Paypal |
| Menyediakan kemampuan: | 100 pcs per bulan |
| Kondisi: | Baru | Setelah Layanan Garansi: | Dukungan teknis video, dukungan online |
|---|---|---|---|
| Lokasi Layanan Lokal: | Tidak ada | Lokasi Showroom: | Tidak ada |
| Video inspeksi keluar: | Disediakan | Laporan Uji Mesin: | Disediakan |
| Jenis Pemasaran: | Produk Biasa | Garansi komponen inti: | 1 tahun |
| Komponen Inti: | Motor | Layanan purna jual disediakan: | Dukungan teknis video, Suku cadang gratis, Dukungan online |
| Nama Produk: | Mesin SMT otomatis kecepatan tinggi | Kecepatan Pemasangan: | 12000CPH |
| Ukuran komponen: | 0603-43mm QFP / BGA | Ukuran PCB: | 50 * 50 - 460 * 360 mm |
| Ketebalan PCB: | 0,5mm hingga 2,6mm | Tegangan listrik: | AC 3 fase 200V ± 10%, 50 / 60HZ |
| kekuasaan: | 2.5-5.0KVA | Tekanan udara: | 0,5-0,7Mpa (5.1 ~ 7.1kgf / cm2) |
| Ukuran mesin: | 1200mm (W) * 1700mm (D) * 1545mm (H) | Mesin berat: | 1730KG |
| Menyoroti: | Mesin Pemasangan 12000CPH SMT,Mesin Pemasangan SMT 2.6mm,mesin pemasangan 12000CPH smt |
||
|

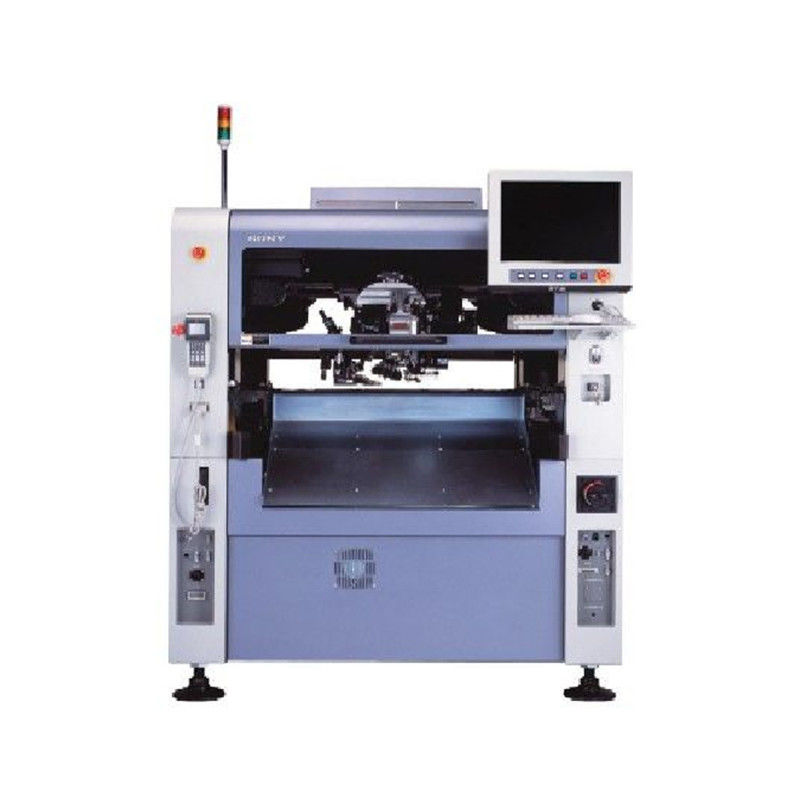

Nama Produk
|
Mesin SMT otomatis berkecepatan tinggi
|
|
Kecepatan pemasangan
|
12000CPH
|
|
Ukuran komponen
|
0603-43mm QFP / BGA
|
|
Akurasi pemasangan
|
± 50μm @ μ + 3σ / Chip ； ± 30μm @ μ + 3σ / QFP
|
|
Ukuran PCB
|
50 * 50 - 460 * 360 mm
|
|
Sistem visual
|
Kamera penerbangan + kamera piksel tinggi tetap
|
|
Kepala pemasangan
|
1 kepala 6 nozel
|
|
Ketebalan komponen
|
0402 (01005) -12mm IC (kamera ponsel) 6mm-25mm IC (kamera tetap)
|
|
Ketebalan PCB
|
0,5 mm hingga 2,6 mm
|
|
Jumlah pengumpan
|
48
|
|
Tegangan daya
|
AC 3 fase 200V ± 10%, 50 / 60HZ
|
|
Kekuasaan
|
2.5-5.0KVA
|
|
Tekanan udara
|
0,5-0,7Mpa (5,1 ~ 7,1kgf / cm²)
|
|
Ukuran mesin
|
1200mm (W) * 1700mm (D) * 1545mm (H)
|
|
Berat mesin
|
1730KG
|
|
Gunakan lingkungan
|
Suhu lingkungan 15 ℃ ～ 30 ℃
Kelembaban sekitar 30% ～ 70% (tanpa kondensasi) |
|
Kebisingan kerja
|
35-65dB
|
|
Metode koreksi
|
Sistem visi mesin, koreksi penglihatan MARK multi-titik
|
|
Sistem Penggerak
|
Servo AC, motor AC
|
|
Transmisi data
|
Floppy disk 3,5 inci / input antarmuka USB
|
|
Sistem operasi
|
Antarmuka operasi Cina, Inggris, Jepang (platform kontrol sistem WINDOWS)
|
|
Mode kontrol
|
Sepenuhnya otomatis
|
Keunggulan Produk
1. 4 buah kamera: 2 buah Mark, dan 2 buah kamera pengenal kecepatan tinggi, secara bersamaan mengenali, secara efektif memastikan kecepatan dan presisi pemasangan.
2. Drive XY menggunakan batang sekrup bola gerinda presisi tinggi yang diimpor + panduan linier tugas berat impor, pemosisian cepat, kebisingan rendah, presisi tinggi.
3. Motor dan Penggerak Servo, pemandu linier presisi, Penghasil vakum, nozel presisi tinggi, sistem terintegrasi pengumpanan otomatis, dan IPC konfigurasi tinggi - Presisi tinggi, stabilitas kuat, menjanjikan pemasangan 24 jam secara stabil.
4, mode pemasangan baru: papan PCB diperbaiki, dan kepala bergerak ke arah sumbu XYZ.Saat memasang komponen tinggi, stabilitas ditingkatkan.
Konfigurasi referensi
1. Sistem kontrol: komputer industri + kartu kontrol gerak presisi
2. Sistem perangkat lunak: ETON mengembangkan sistem operasi secara mandiri
3. Motor gerak: motor linier levitasi magnetik
4. Tata letak nozel: mengembangkan berbagai jenis nozel secara mandiri
5. Perangkat geser: sekrup presisi + rel panduan linier
6. Perangkat visual: pengenalan tanda titik + pengenalan komponen + pengenalan presisi tinggi
7. Pengumpan: mengadopsi pengumpan listrik yang tepat
